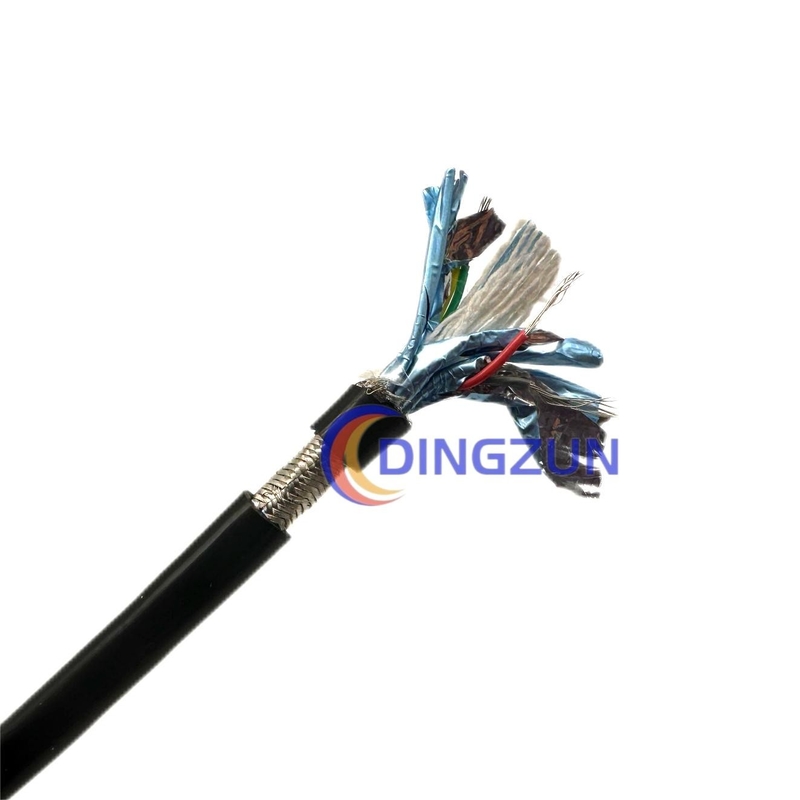

Instrumentatiekabel Multipair IS/OS Afgeschermde Kabel – TC/PVC/ISCR/OSCR/PVC 6 Paren 24 AWG 300V 75°C

Instrumentenkabel Multipair IS/OS Screened Cable TC/PVC/ISCR/OSCR/PVC 6 Pairs 24 AWG 300V 75°C, geleider: TC 7 Strands 7/0.20, Isolatie: PVC, ISCR Individuele scherm: Aluminiumfolie met geblokkeerde koperdraindraad, vulstof: katoen, bindmiddel: polyestertape, OSCR Algemeen scherm: geblokkeerde koperdraad, schede: PVC-compound

Deze hoogwaardige instrumentatiekabel bevat 6 gedraaide paren van 24 AWG-geleiders in een IS/OS-configuratie (Individual Shield / Overall Shield),speciaal ontworpen voor nauwkeurige signaaloverdracht in industriële meet- en regeltoepassingen die een betrouwbare geluidswering bij een werktemperatuur van 75 °C vereisen.

De TC-gedoopte koperen geleiders maken gebruik van een 7/0.20 fijnstrengconstructie, die uitstekende flexibiliteit en corrosiebestendigheid biedt voor instrumentatiesignalen.PVC-isolatie levert goede elektrische eigenschappen en duurzaamheid voor algemene industriële toepassingen tot 75°C.

Het dubbele afschermingssysteem biedt een uitgebreide EMI-bescherming:individuele ISCR-schermen met aluminiumfolie en blikken koper afvoerdraad op elk paar elimineren crosstalk tussen aangrenzende signaalparen, terwijl een OSCR over het algemeen ingeblikt koperdraad vlecht scherm beschermt tegen externe elektromagnetische interferentie. katoen vulmiddel behoudt kern geometrie en biedt vocht absorptie bescherming,Terwijl polyester band bindmiddel de verzameling beveiligtDe zwarte PVC-mantel biedt duurzaamheid, flexibiliteit en weerstand tegen industriële omstandigheden.

Deze 6-parige kabel is ideaal voor gedistribueerde besturingssystemen (DCS), programmeerbare logische controllers (PLC),met een vermogen van meer dan 50 W,.

Belangrijkste kenmerken en technische voordelen

• 6 paren x 24 AWG (7/0,20) voor meerkanaalinstrumentatie

• TC blik koper 7/0.20 fijnstrenggeleiders voor flexibiliteit

• PVC-isolatie voor algemeen industrieel gebruik met een temperatuur van 75 °C

• ISCR individueel Alu folie + afvoer draad scherm per paar elimineert crosstalk

• OSCR overkoepelende blikkoperdraad vlecht voor externe EMI-bescherming

• katoenvuller voor kernstabiliteit en vochtopname

• Polyesterbandbinding voor de beveiliging van de montage

• PVC-slijm zwart voor duurzaamheid en industriële weerstand

• 300V-classificatie voor instrumenten- en besturingscircuits

Specificaties en constructie

Waarom kiezen voor deze IS/OS-instrumentatiekabel

Deze 6-parige kabel zorgt voor een betrouwbare signaalintegriteit voor kritische industriële metingen bij een zuinige temperatuur van 75°C.De combinatie van fijne TC-geleiders en PVC-isolatie biedt een goede flexibiliteit en duurzaamheidDe afzonderlijke folie-bescherming met afvoerdraad elimineert de dwarsgesprekken, terwijl de totale TC-fluit beschermt tegen externe interferentie.Katoenvuller en polyesterband zorgen voor de stabiliteit van de kern tijdens de installatie en het gebruik.

Typische toepassingen  Het oplossen van kritieke instrumentatieproblemen

• Distribueerde besturingssystemen (DCS):Biedt meerkanaal-analoog signaaloverdracht tussen veldtoestellen en controlekamer

• De volgende onderdelen zijn van toepassing op de volgende apparaten:Levert betrouwbare I/O-verbindingen voor industriële automatiseringssystemen

• Procesinstrumentatie:Vermogen voor nauwkeurige signaaloverdracht voor druk-, temperatuur-, stroom- en niveauzenders

• SCADA-systemen:Ondersteunt afstandsbewaking en -besturing in industriële installaties

• Gebouwsautomatisering:Biedt betrouwbare verbindingen voor HVAC en milieubewaking

• Bedrijfsbandband:Leveringen van meerparenkabels voor installaties van bedieningskamers
