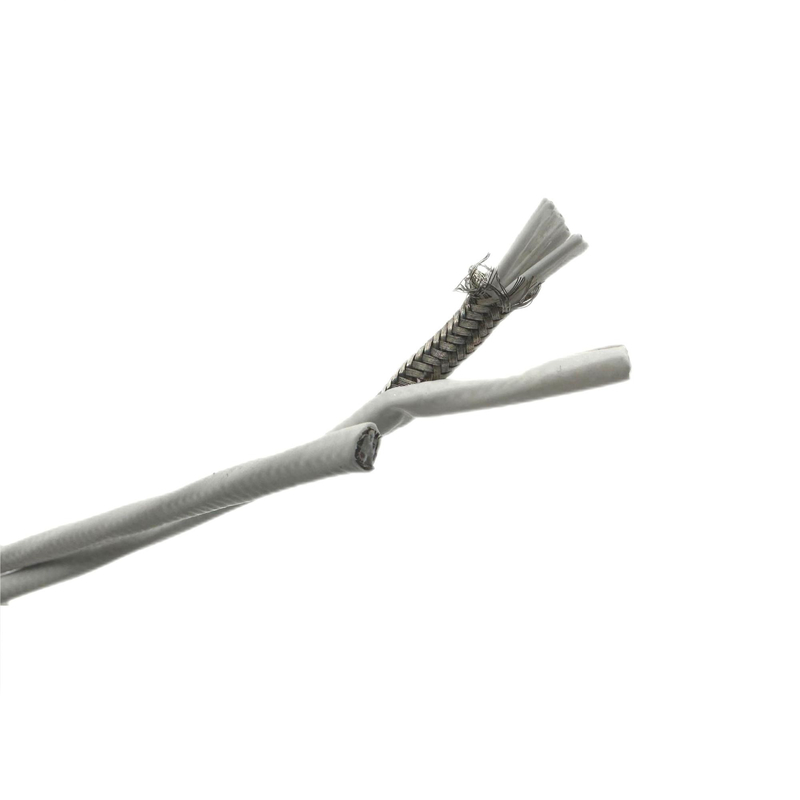

Beschrijving: 4 geïsoleerde en in de schede gestoken, gepantserde kern PTFE Kabel
Leider: vernikkeld koper
Bouw: 7/0.16mm
Sectiegebied: 0.14mm2
Kernen: 4
Isolatie: PTFE
Isolatiedikte: 0.25mm
Draad Dia: 0.98mm
Isolatiekleuren: wit/wit/rood/rood
Pantser: het nikkelkoper vlechtte 0.12mm
Dekking meer dan 85%
Jasje: PTFE
Jasjedikte: 0.35mm
O.D.: 3.60±0.15mm
Jasjekleur: Wit
Werkende temperaturen: -160℃--+260℃, voor korte tijd: +310℃
Werkend Voltage: 600V
Dit is een de controlekabel van de ptfe multikern. Vergelijkend bij normale pvc-Controlekabel, vroeg de cliënt om ptfeisolatie, en PTFE-jasje, aangezien hij deze kabels gebruikend bij een voorwaarde vrij op hoge temperatuur nodig heeft. Zoals wij het weten, kan zich PTFE 260 graad op hoge temperatuur bevinden.
Zo, kan de leider geen normaal ingeblikt koper zijn, aangezien onder dergelijke op hoge temperatuur, de leider gemakkelijk geoxydeerd is, wij gebruikte vernikkeld koper, dat de leider tegen werkomgeving op hoge temperatuur kan beschermen.
Tot slot vereiste de cliënt Pantser, hebben wij ook het koper van het gebruiksnikkel voor vlechten, dat de kabel kunnen beschermen, en beveiliging nodig de milieuinterferenties, de strikte Algemene diameterbehoeften kan de zeer nauwkeurige productie, Dingzun-Kabel die in de productie van draad en kabel op hoge temperatuur meer dan 18 jaar in dienst heeft genomen, dergelijke multi de kernkabels van PTFE behandelen.
| GEPANTSERDE KABEL |
| |
|
|
|
|
|
|
|
|
| PAREN |
nominale leiderdiameter |
nominale isolatiedikte |
binnendikte |
binnendiameter |
de diameter van het pantserstaal |
Jacjetdikte |
Max. Algemene Diameter |
geschat gewicht |
| paren |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
Kg/Km |
| 2(0) |
0,9 |
0,3 |
0,8 |
5.7 |
0,9 |
1.3 |
10.1 |
200 |
| 5 |
0,9 |
0,3 |
1 |
9.4 |
0,9 |
1.4 |
14.1 |
370 |
| 10 |
0,9 |
0,3 |
1.1 |
13 |
1.25 |
1.5 |
18.6 |
610 |
| 20 |
0,9 |
0,3 |
1.2 |
16.8 |
1.25 |
1.6 |
22.7 |
930 |
| 30 |
0,9 |
0,3 |
1.4 |
19.9 |
1.6 |
1.7 |
26.7 |
1390 |
| 50 |
0,9 |
0,3 |
1.6 |
25.4 |
1.6 |
1.9 |
32.6 |
1940 |
| 100 |
0,9 |
0,3 |
1.9 |
35.5 |
2 |
2 |
44.1 |
3700 |
| BESCHERMD |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,3 |
0,8 |
6.2 |
0,9 |
1.3 |
10.6 |
220 |
| 5 |
0,9 |
0,3 |
1 |
9.9 |
0,9 |
1.4 |
14.6 |
380 |
| 10 |
0,9 |
0,3 |
1.1 |
13.5 |
1.25 |
1.5 |
19.1 |
630 |
| 20 |
0,9 |
0,3 |
1.2 |
17.3 |
1.25 |
1.6 |
23.2 |
955 |
| 30 |
0,9 |
0,3 |
1.4 |
20.4 |
1.6 |
1.7 |
27.2 |
1415 |
| 50 |
0,9 |
0,3 |
1.6 |
25.9 |
1.6 |
1.9 |
33.1 |
2000 |
| 100 |
0,9 |
0,3 |
1.9 |
36 |
2 |
2 |
44.6 |
3750 |
| NIET GEPANTSERD KABEL |
| |
|
|
|
|
|
|
|
|
| paren |
nominale leiderdiameter |
sectiegebied |
isolatiedikte |
jasjedikte |
Max. Algemene Diameter |
geschat gewicht |
| paren |
mm |
mm2 |
mm |
mm |
mm |
Kg/Km |
| Niet-BESCHERMD |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1.3 |
5.7 |
45 |
| 5 |
0,9 |
0,64 |
0,3 |
1.4 |
9.4 |
115 |
| 10 |
0,9 |
0,64 |
0,3 |
1.5 |
13 |
205 |
| 20 |
0,9 |
0,64 |
0,3 |
1.6 |
16.8 |
380 |
| 30 |
0,9 |
0,64 |
0,3 |
1.7 |
19.9 |
570 |
| 50 |
0,9 |
0,64 |
0,3 |
1.9 |
25.4 |
920 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
35.5 |
1820 |
| BESCHERMD |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1.3 |
6.2 |
50 |
| 5 |
0,9 |
0,64 |
0,3 |
1.4 |
9.9 |
125 |
| 10 |
0,9 |
0,64 |
0,3 |
1.5 |
13.5 |
215 |
| 20 |
0,9 |
0,64 |
0,3 |
1.6 |
17.3 |
390 |
| 30 |
0,9 |
0,64 |
0,3 |
1.7 |
20.4 |
580 |
| 50 |
0,9 |
0,64 |
0,3 |
1.9 |
25.9 |
940 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
36 |
1850 |
