Z-43
Details: SIHF GLP
Beschrijving: coaxiale leider onderzochte kabel 3
Details:
3x coaxiale Kabel
Leider: Zilver geplateerd koper
Bouw: 42/0.08
Isolatie: FEP
Het verpakken: PTFE-band
Schild: ingeblikte gevlechte koperdraad
Jasje: FEP
Vuller: glasvezel
Algemeen schild: ingeblikte gevlechte koperdraad
Buitenjasje: FEP
Het scherm: Gevlecht roestvrij staal
Geschatte Temperatuur: 200 graad
Nominale spanning 300V
Type: coaxiale kabel
PRODUCTSPECIFICATIE
| AWG |
Nr van Kernen |
Leiderdwarsdoorsnede
mm^2 |
Nominale OD
mm |
Kopergewicht
kg/km |
Bruto
Gewicht
kg/km |
| 18 |
2 |
0,75 |
7.2 |
14.4 |
88 |
| 18 |
3 |
0,75 |
7.6 |
21.6 |
99 |
| 18 |
4 |
0,75 |
8.1 |
29 |
121 |
| 18 |
5 |
0,75 |
9.2 |
36 |
147 |
| 18 |
6 |
0,75 |
9.9 |
43 |
169 |
| 18 |
7 |
0,75 |
9.9 |
50 |
178 |
| 17 |
2 |
1 |
7.6 |
19 |
98 |
| 17 |
3 |
1 |
8 |
29 |
119 |
| 17 |
4 |
1 |
8.8 |
38 |
139 |
| 17 |
5 |
1 |
9.7 |
48 |
167 |
| 17 |
6 |
1 |
10.4 |
58 |
185 |
| 17 |
7 |
1 |
10.4 |
67 |
194 |
| 16 |
2 |
1.5 |
8.3 |
29 |
126 |
| 16 |
3 |
1.5 |
8.7 |
43 |
143 |
| 16 |
4 |
1.5 |
9.6 |
58 |
170 |
| 16 |
5 |
1.5 |
10.4 |
72 |
198 |
| 16 |
6 |
1.5 |
11.4 |
86 |
245 |
| 16 |
7 |
1.5 |
11.4 |
101 |
256 |
| 16 |
8 |
1.5 |
12.7 |
116 |
315 |
| 16 |
10 |
1.5 |
14 |
144 |
370 |
| 16 |
12 |
1.5 |
14.5 |
173 |
408 |
| 16 |
14 |
1.5 |
15.6 |
202 |
471 |
| 16 |
16 |
1.5 |
17 |
231 |
541 |
| 16 |
18 |
1.5 |
17.8 |
260 |
599 |
| 16 |
20 |
1.5 |
18.3 |
288 |
630 |
| 16 |
24 |
1.5 |
20.4 |
346 |
760 |
| 14 |
2 |
2.5 |
9.7 |
48 |
165 |
| 14 |
3 |
2.5 |
10.2 |
72 |
238 |
| 14 |
4 |
2.5 |
11.5 |
96 |
268 |
| 14 |
5 |
2.5 |
12.7 |
120 |
315 |
| 14 |
6 |
2.5 |
13.7 |
144 |
370 |
| 14 |
7 |
2.5 |
13.7 |
168 |
385 |
| 14 |
12 |
2.5 |
17.6 |
288 |
608 |
| 12 |
2 |
4 |
11.5 |
77 |
255 |
| 12 |
3 |
4 |
12.2 |
115 |
299 |
| 12 |
4 |
4 |
13.4 |
154 |
365 |
| 12 |
5 |
4 |
15.1 |
192 |
455 |
| 12 |
6 |
4 |
16.4 |
230 |
525 |
| 12 |
7 |
4 |
16.4 |
269 |
556 |
| 10 |
2 |
6 |
12.9 |
115 |
326 |
| 10 |
3 |
6 |
13.7 |
173 |
401 |
| 10 |
4 |
6 |
14.8 |
230 |
485 |
| 10 |
5 |
6 |
16.8 |
288 |
602 |
| 10 |
6 |
6 |
18.2 |
346 |
701 |
| 10 |
7 |
6 |
18.2 |
403 |
736 |
| 8 |
2 |
10 |
17.3 |
192 |
543 |
| 8 |
3 |
10 |
18.4 |
288 |
652 |
| 8 |
4 |
10 |
20.6 |
384 |
825 |
| 8 |
5 |
10 |
22.5 |
480 |
987 |
| 6 |
2 |
16 |
20.2 |
308 |
748 |
| 6 |
3 |
16 |
21.5 |
462 |
909 |
| 6 |
4 |
16 |
23.4 |
616 |
1183 |
| 6 |
5 |
16 |
26.2 |
770 |
1393 |
| 4 |
2 |
25 |
23.8 |
480 |
1046 |
| 4 |
3 |
25 |
26 |
720 |
1347 |
| 4 |
4 |
25 |
28.3 |
960 |
1678 |
| 2 |
2 |
35 |
27.2 |
672 |
1378 |
| 2 |
3 |
35 |
29 |
1008 |
1846 |
| 2 |
4 |
35 |
32.3 |
1344 |
2240 |
| 1 |
2 |
50 |
31.4 |
960 |
1869 |
| 1 |
3 |
50 |
33.5 |
1440 |
2384 |
| 1 |
4 |
50 |
37.2 |
1920 |
2702 |
| 2/0 |
2 |
70 |
35.3 |
1344 |
2482 |
| 2/0 |
3 |
70 |
38.3 |
2016 |
3314 |
| 2/0 |
4 |
70 |
42.5 |
2688 |
4074 |
| 3/0 |
2 |
90 |
41.4 |
1824 |
3380 |
| 3/0 |
3 |
90 |
44.8 |
2736 |
4299 |
| 3/0 |
4 |
90 |
49.8 |
3648 |
5339 |
| 4/0 |
3 |
120 |
48.8 |
3465 |
5277 |
| 4/0 |
4 |
120 |
54.1 |
4620 |
6571 |

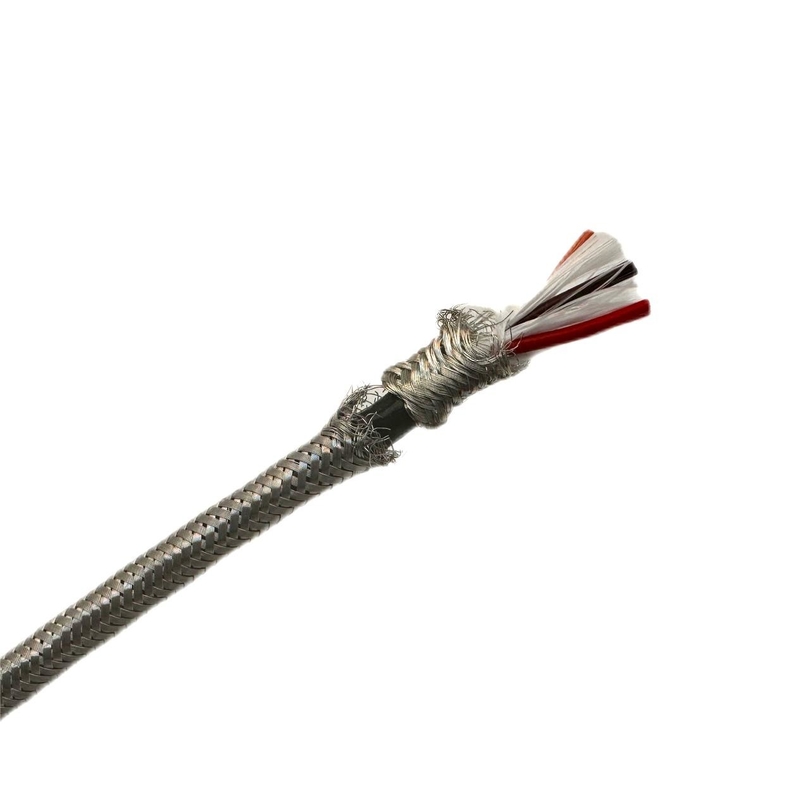

is coaxiale leider onderzochte kabel 3 een zeer ingewikkelde kabel. Ten eerste, bedraagt het 3 - coaxiale bouw. Elke coaxiale kabel bevat: zilveren koperen geleider, met fepisolatie en ptfe band het verpakken, toen het ingeblikte kopervlechten als schild, tenslotte fep jasje.
om de gehele kabelronde te maken en glad te maken, vullen wij met glasvezel, daarna, een algemeen schild (de ingeblikte vlecht van de koperdraad), is het buitenjasje opnieuw FEP.
Het scherm is roestvrij staaldraad wordt gevlecht om de gehele kabel tegen schuring te beschermen die en tearing.
Zo, kunnen wij vinden er multilaagschild om het minder signaalverlies te verzekeren en geen interferenties zijn. En deze kabel kan bij 200 graadmilieu werken.
