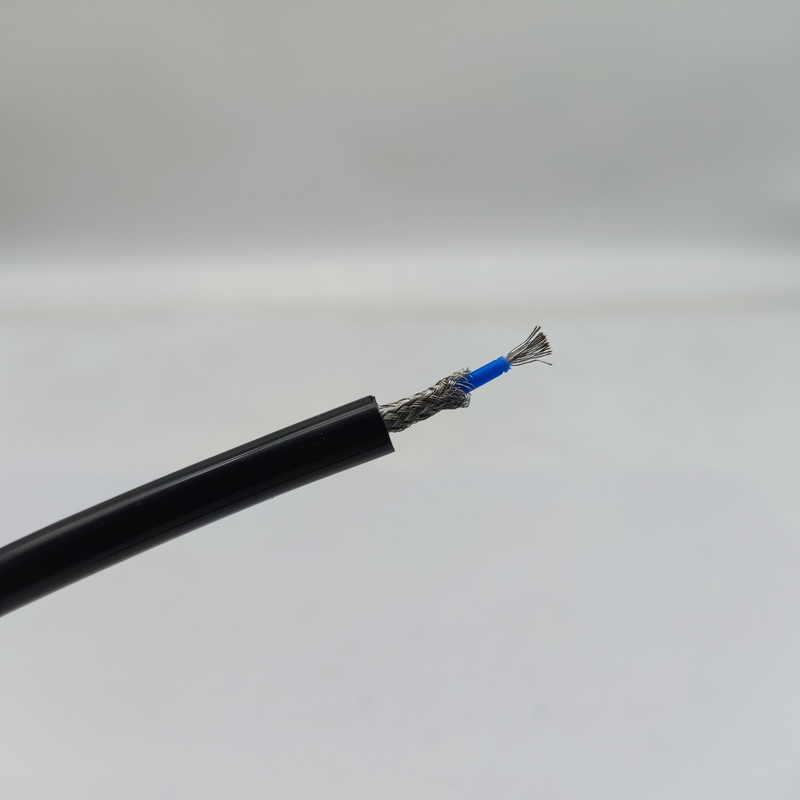

Hoogtemperatuurbestendige aangepaste coaxkabel

Inleiding totHoogTemperatuurbestendige coaxkabel

In veel elektrische en elektronische systemen speelt de prestaties van kabels een cruciale rol.Hoogtemperatuurbestendige coaxialkabel is een onmisbaar onderdeel geworden..

I. Structurele analyse

1. Leider: als geleidermateriaal wordt gebakken koper gebruikt. Dit type geleider heeft een uitstekende elektrische geleidbaarheid en corrosiebestendigheid.De tinlaag voorkomt dat de koperen geleider tijdens het gebruik geoxideerd raakt, waardoor de stabiele elektrische prestaties van de kabel tijdens langdurig gebruik worden gewaarborgd.Een goede elektrische geleidbaarheid kan het energieverlies bij signaaloverdracht verminderen en een efficiënte signaaloverdracht garanderen.

2. Isolatielaag: het isolatiemateriaal is FEP (fluorethyleenpropyleen).het voorkomen van signaallekkages en kortsluitingenTegelijkertijd heeft het ook een uitstekende hoge temperatuur weerstand. Het kan stabiele fysische en chemische eigenschappen behouden in hoge temperatuur omgevingen,de normale werking van de kabel te verzekeren.

3. Aantal kernen: Deze coaxkabel heeft een enkelkernstructuur.Dit relatief eenvoudige constructieontwerp is geschikt voor sommige toepassingsscenario's met relatief eenvoudige signaaltransmissievereisten, zodat het zich kan concentreren op het verstrekken van een stabiel transmissiekanaal voor één signaal.

4. Beschermingslaag: De beschermingslaag is gemaakt van gekolte koperen vlecht.waarborgen dat de signalen die in de kabel worden verzonden, niet worden beïnvloed door externe elektromagnetische veldenDe in blik geplaatste koperen afschermingslaag heeft niet alleen een goed afschermingseffect, maar heeft ook een zekere mate van flexibiliteit, wat handig is voor de installatie van kabels en bedrading.

5. Jacket: Het kabeljas is gemaakt van SILICONE (siliconrubber) materiaal.Het kan goede elasticiteit en mechanische eigenschappen behouden binnen een breed temperatuurbereik van - 40 °C tot + 200 °CTegelijkertijd heeft het ook kenmerken zoals waterdichtheid, vochtbestendigheid en chemische corrosiebestendigheid.die de interne structuur van de kabel volledig kan beschermen.

II. Elektrische prestaties

1. Nominale spanning: De nominale spanning van deze coaxiale kabel is 300/500V, wat betekent dat deze veilig en stabiel kan werken in een omgeving met een fasespanning van 300V en een lijnspanning van 500V.Dit ontwerp voor de nominale spanning maakt het geschikt voor een verscheidenheid aan elektrische apparatuur en elektronische systemen met een gemiddelde en lage spanning.

2. Nominale temperatuur: het werktemperatuurbereik is van - 40°C tot + 200°C, waardoor het uitstekend bestand is tegen hoge en lage temperaturen.voor industriële ovensIn lage temperatuuromgevingen kan de machine normaal werken zonder dat de prestaties verslechteren of beschadigd raken door een hoge temperatuur.zoals buitenapparatuur in koude gebiedenHet kan ook een goede flexibiliteit en elektrische prestaties behouden, waardoor de normale werking van de apparatuur wordt gewaarborgd.

III. Toepassingsgebieden

Vanwege zijn uitstekende eigenschappen zoals hoge temperatuurbestandheid en anti - interferentie, wordt deze hoge temperatuurbestandige coaxkabel op vele gebieden veel gebruikt.In de luchtvaart, wordt gebruikt voor signaaloverdracht van sensoren, besturingssystemen en andere apparatuur rond vliegtuigmotoren; op het gebied van industriële automatisering,het kan worden gebruikt voor het aansluiten van geautomatiseerde productielijnenIn de petrochemische industrie is het geschikt voor de bedrading van instrumenten, bewakingssystemen, enz.in hoogtemperatuur- en corrosieve omgevingen zoals olieraffinaderijen en chemische fabrieken.

Tot slot:hoogtemperatuurbestendige coaxkabelmet specifieke structuren en eigenschappen, gebaseerd op zijn uitstekende weerstand tegen hoge en lage temperaturen, alsmede goede elektrische prestaties en afschirmende effecten,speelt een belangrijke rol in veel hoge temperatuur toepassingsscenario's, die betrouwbare garanties bieden voor de stabiele werking van verschillende soorten apparatuur.
